8公斤快速液壓榨油機

RY-270型（8公斤）快速液壓榨油機說明：

一、機器的性能及特點

    1、該機可對經過炒好的油料進行直接的壓榨，整個過程僅十分鍾左右就完成。特别适用在油坊現場榨制，尤其榨芝麻時，不僅能讓用戶看到整個榨油過程，而且榨出的

油品具有油質純淨優良，香味持久等特點。

    2、該機采用韓國同類型機器的優點，設計合理，結構緊湊，用超高壓柱塞泵與齒輪泵互相補償，大流量插裝閥，液壓上升快．壓力損耗少，用可編程控制器(Pc)電器控

制，運行平穩，準确可靠，耗電量小。

    3、該機經篩選優質鋼材，精制而成，大小部件均作鍍鉻處理，作到外觀精美、整潔；機件各部經過精密計算，力點合理，壓力均勻，剛性可靠牢固耐用。

    4、該機在榨制中受力均勻，出油率高，油料榨淨率可達98.8-99.2%，用該機經濟效益高。

    5、該機采用壓力溫度預先設定和工作過程自動控制，如配套我廠生産的滾筒炒鍋和篩選消煙設備，使整個榨油全過程由一人即可，操作自如，有效的節省人力。

    6、該機将液壓泵站，電器程控與機架有機的聯爲一體，極大的方便了搬運和操作，同時節省了占地面積。

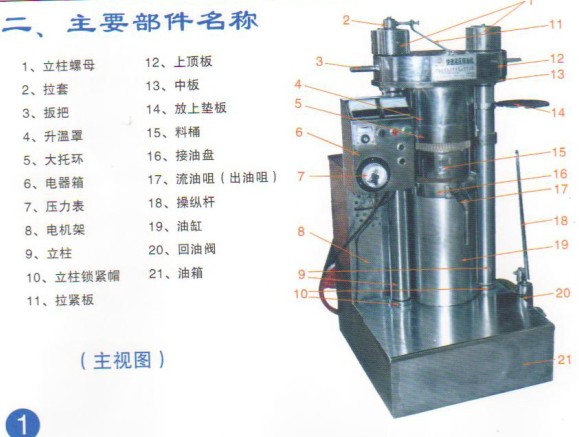

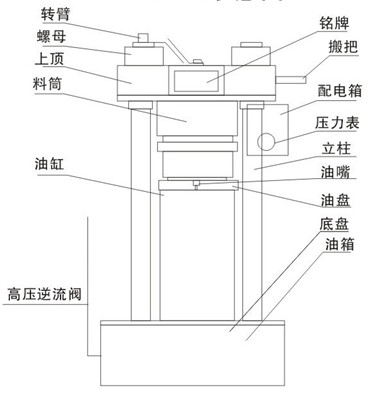

二、主機部件的名稱
l、底闆
4、油缸
7、人料口
10、加強環B
14、料筒蓋支架
17、立柱固定螺母
20、頂闆開口
14
2、左立柱
5、料筒
8、出油口
lI、12、固定套
15、料筒蓋
18、頂闆鎖母
21、頂闆柄
3、右立柱
6、頂闆
9、接油盤
13、加強環A
16、螺母支座
19、底闆鎖母

 三、主機裝配程序

    l、裝配底闆和立柱後，安放在預定場地。

    2、清洗底座，油缸安裝在底闆上，安裝時應注意油缸口方向正對後面。

    3、安裝接油盤時兩側立柱上的料筒，  固定架一定在接油盤之上。

    4、下墊闆及多孔闆放在油盤上面。

    5、安裝筒時要防止碰傷其它聯接件。

    6、安裝頂闆後，堅固镙母，緊螺母時要用專用工具擰緊，擰緊後放松1/4圈，并鎖緊緊固螺栓。

    7、左側螺母鎖緊，螺栓上安裝頂闆支架。

    8、接油盤上側料筒支架與加強環B連在一起，并用螺栓固定。

    9、泵箱出油管要與進油口聯接牢固。

    10、接通加熱器電源，同時連接控制線路。

    11、電源爲380V時，電器箱的兩條線中2P接在220V電源上，3P接在380V電源上。

    12、裝配完畢後，加備好的液壓油。

    13、調好電機旋向後，套上三角皮帶。

    四、機器操作程序

    l、接通電源：  （如三相電源應同時接通單相220V電源1

    2、春、秋、冬季使用時，請接通加熱電源(60-90度)，  夏季使用時，請接通加熱電源(50-70度)。

    3、打開主機頂闆，放人過濾墊．

    4、放人炒好的油料。

    5、再放入過濾墊後蓋上上墊闆。（注意不要把鐵錘等硬性物質放入）

    6、放好上墊闆，蓋上頂闆。

    7、旋工作開關至自動方位，按下工作按鈕方可工作．  （若操縱杆處于卸荷位置，主機活塞不工作1。

    8、機器正常工作後，主機開始榨油，壓力表指針指到60mpa時，泵停止工作，壓力表下降，當指針指到54mpa時泵自動開始工作，當達到60mpa時，泵又自動停止，反複幾次後，起動、停止時間間隔越來越長，料筒下部油每3-4秒滴一滴時，全部榨油結束。

    9、榨油結束後，請按下泵的停止開關，拉動操縱杆，當主機頂闆與立柱之間産生間隙時，打開頂蓋，同時推開操縱杆停止卸荷。

    10、按下起動按鈕，主機開始工作，油餅開始上移，待油渣移出料筒後，機器停止工作，取出油餅後，完成一次作業。

    11、芝麻、杏仁等油料充分炒好，并完全排煙後榨油。

    12、松籽等含油量多油料，最好不要用此設備，若一定要使用時要用特殊布料裝後放入料筒作業。

    五、注意事項

    1、放人油料後，蓋好上墊闆。

    2、請完全放好頂闆後，方可接通電源。

    3、泵開始工作後，若壓力表不上壓。請打開油箱蓋闆，先調整柱塞泵大泵芯溢流閥蓋（中間一個六角螺釘）當壓力表顯示爲40mpa，系統工作正常時，再調整兩側兩個小泵芯溢流閥蓋．甚至壓力表顯示爲60mpa，此時系統應I作正常，若出現異常（如震動劇烈，響聲大等）請停機檢查，看液壓系統各固定螺釘是否松動，管路是否漏油，緊固螺釘或更換盤根方可.

    4、把渣餅拿出後，清除油渣時，應放人空桶。

    5、取出油渣時應消除内部壓力。

    6、電鈕不工作時，請檢查電源。

    7、活塞上升緩慢時，應檢查電機旋轉方向。

    8、若電源正常，但起動按鈕後主機不上壓，應打開油箱蓋，取出單向閥組件，分别清洗裏面的彈簧和閥針裝好即可。

    9、壓力表指針指到20-40mpa後不上升，請找打開油箱蓋，檢查是否漏油，發現漏油，請更換盤根。

    10、壓力表壓力超過40mpa時，大泵芯不溢流而繼續工作，壓力表壓力超過60mpa時，兩小泵芯不溢流而繼續工作時，請打開油箱蓋，反向旋轉相應的六角螺母（溢流閥

蓋）即可。

    11、用戶在試機前，必須按當地電網的規定，将外殼可靠接地或接零。接地電阻應小于4歐姆，導線截面大于6平方毫米，工作時除工作人員外，其他人嚴禁接觸設備。

    随機裝箱單

    1、整機壹台

    2、25公斤塑料油壺壹支

    3、說明書壹份

    4、40銅墊貳個，24x2.2壹個

    5、YX型油封a=190壹個，200型壹個

    6、防塵圈壹個(a=200)，190型壹個

    7、A型三角皮帶1550m/m貳根

    8、中230墊貳個，中220貳個

    9、合格證壹份


    我廠竭誠爲廣大用戶提供服務，免費指導安裝、調試，一年内免費維修，常年供應零配件
